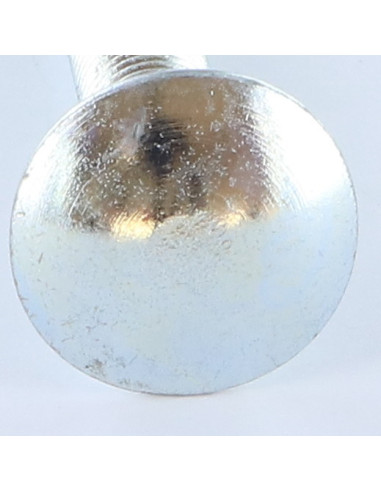

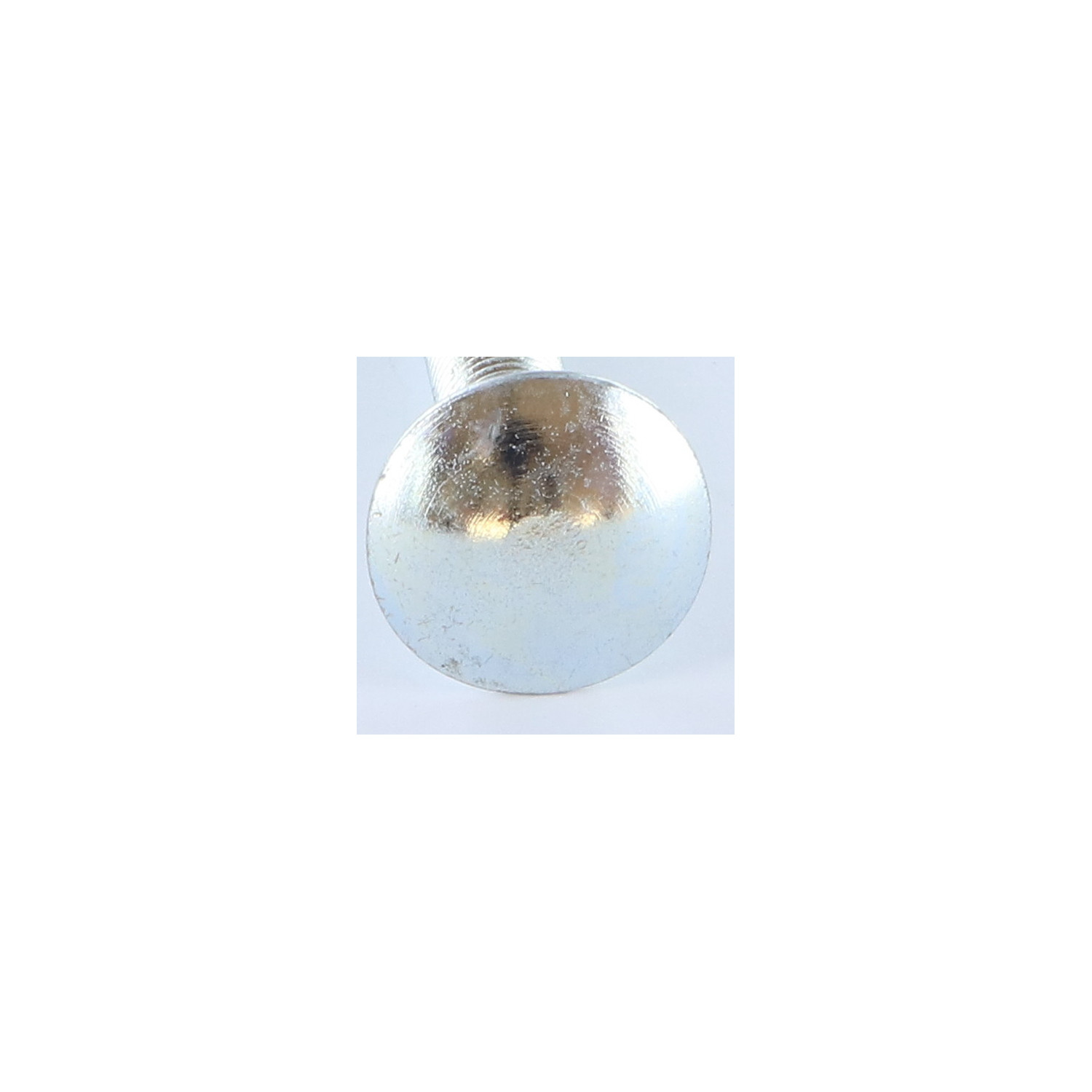

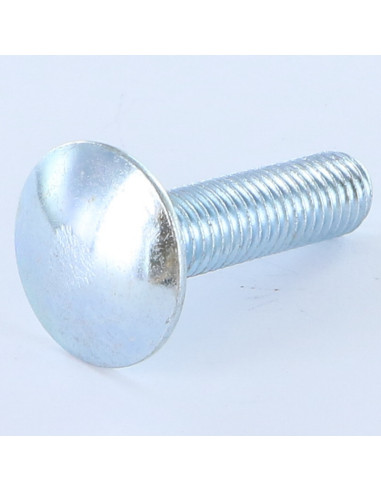

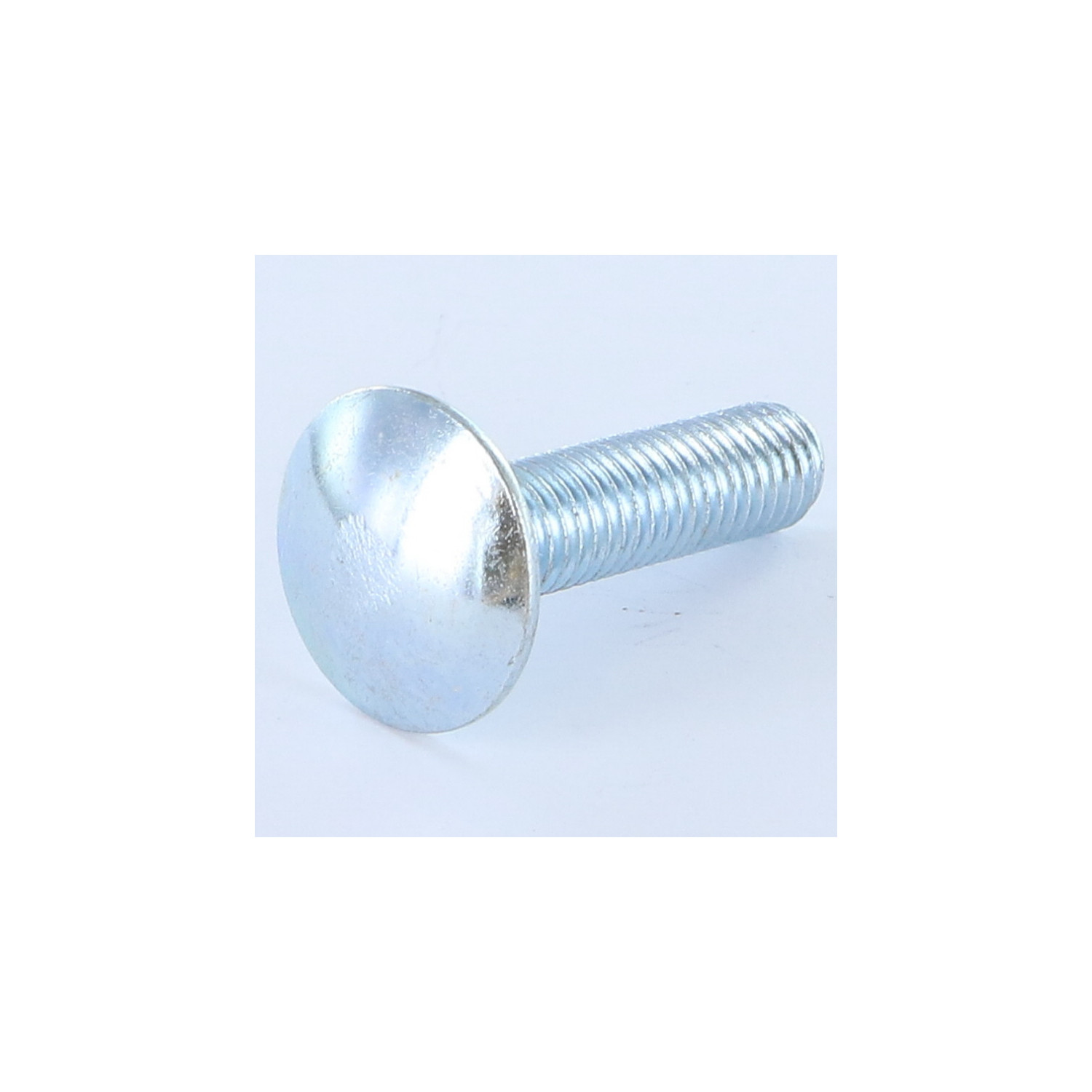

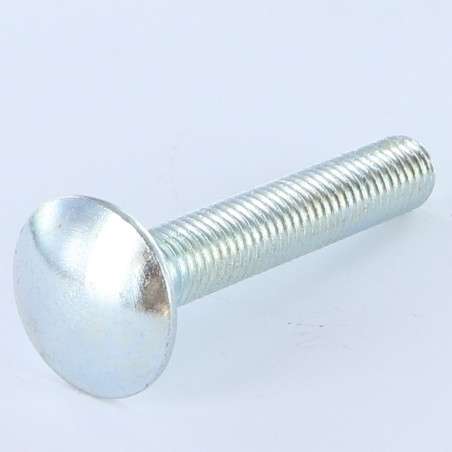

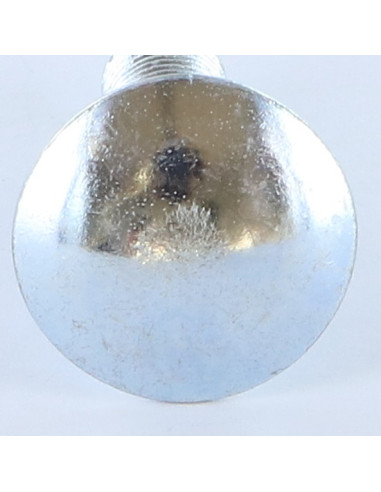

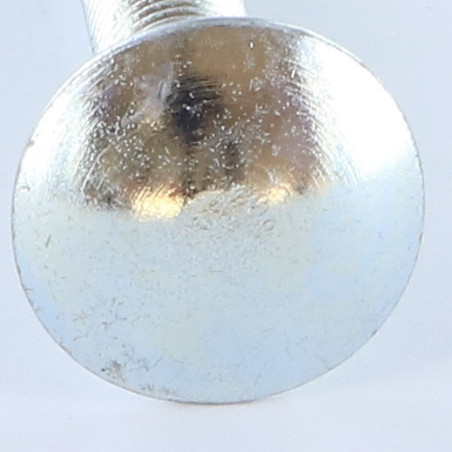

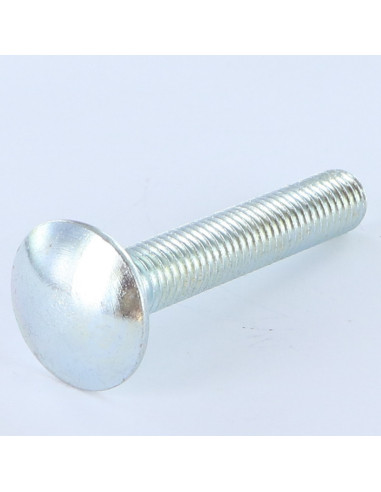

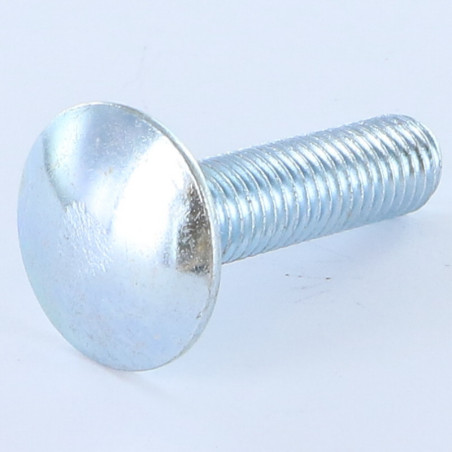

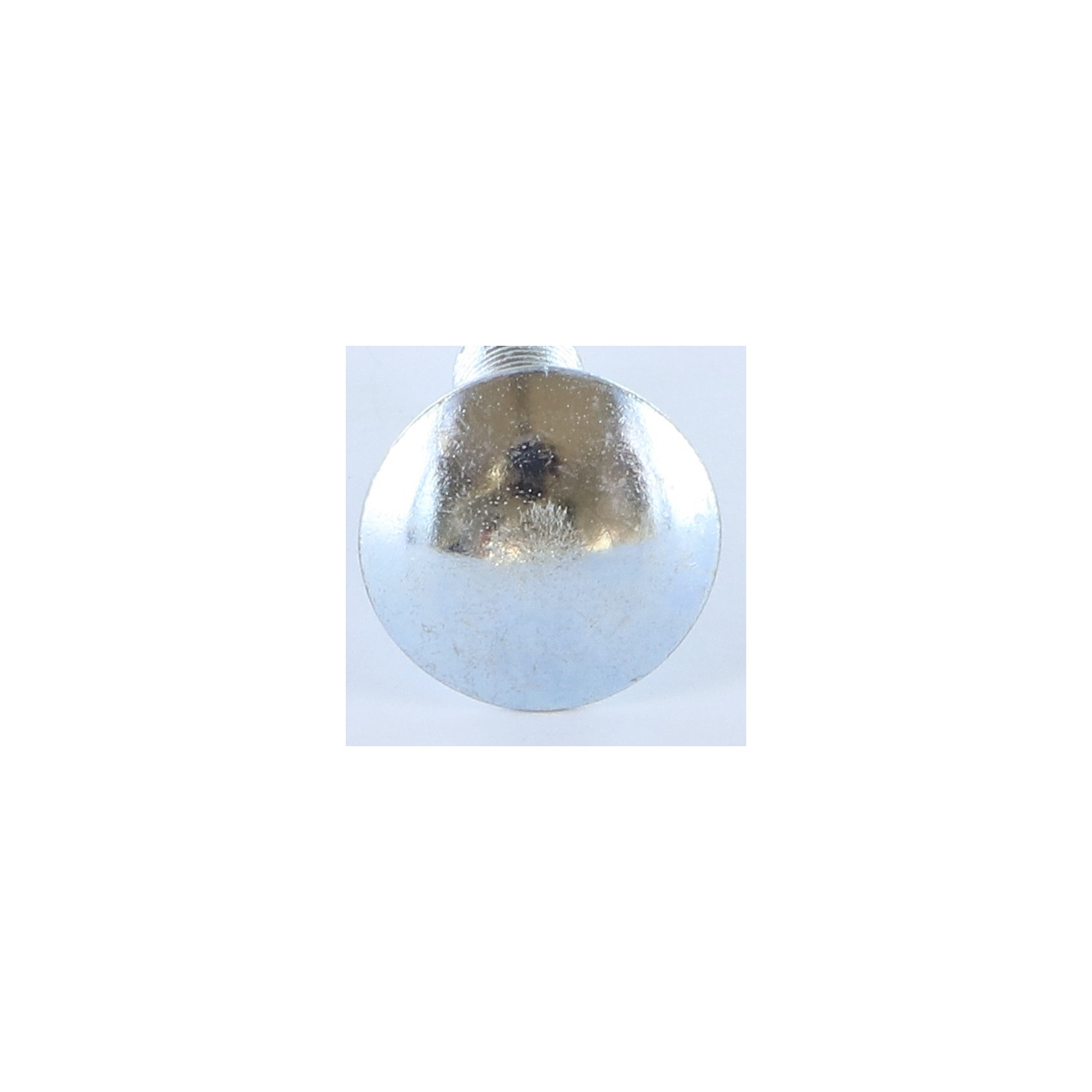

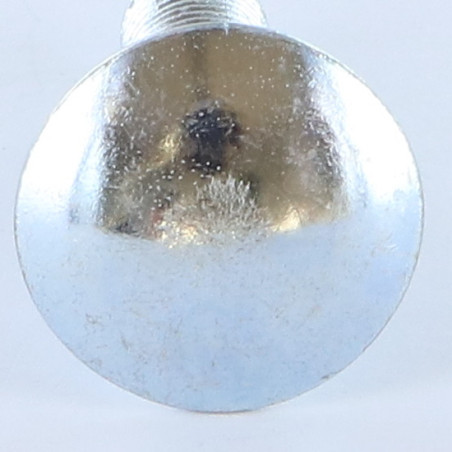

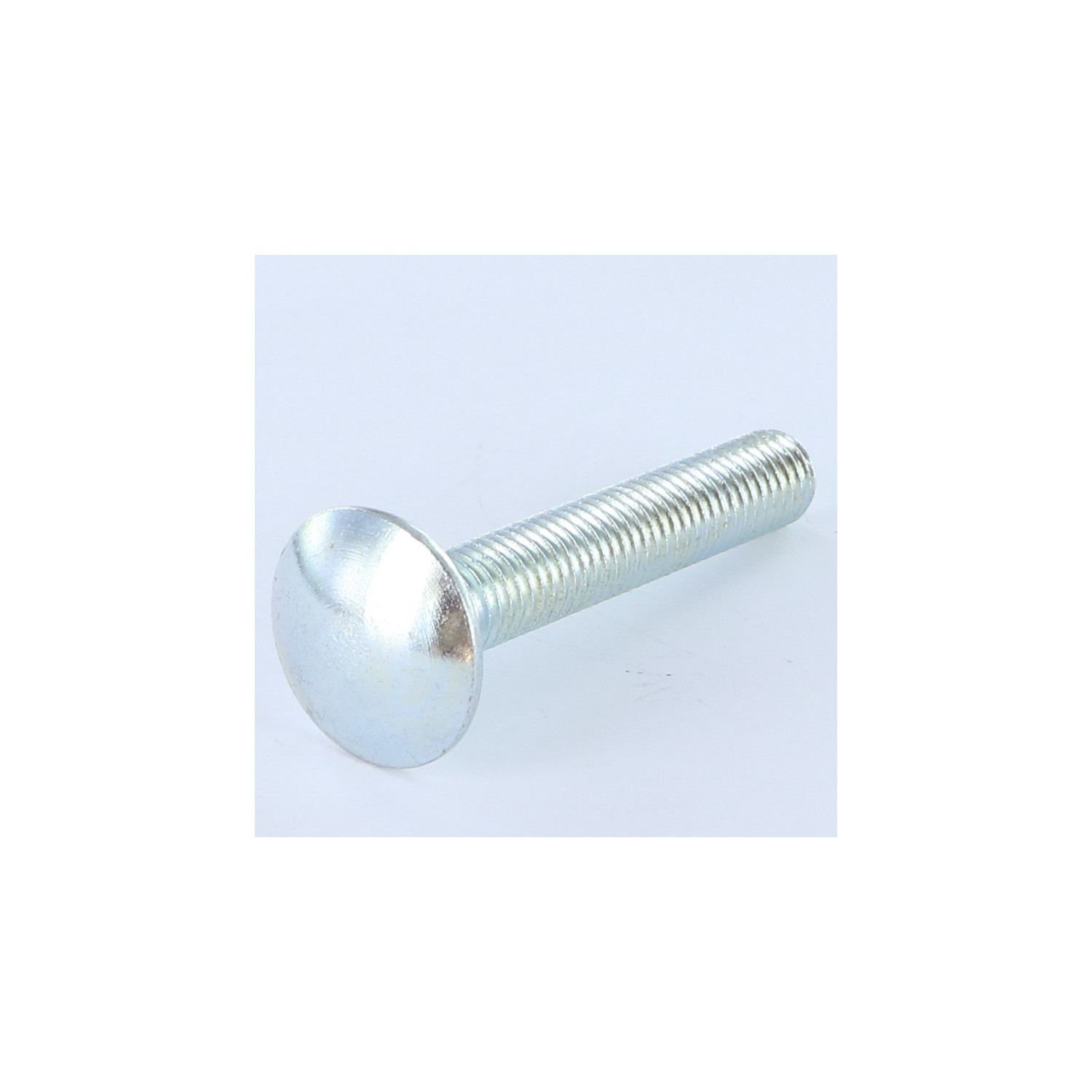

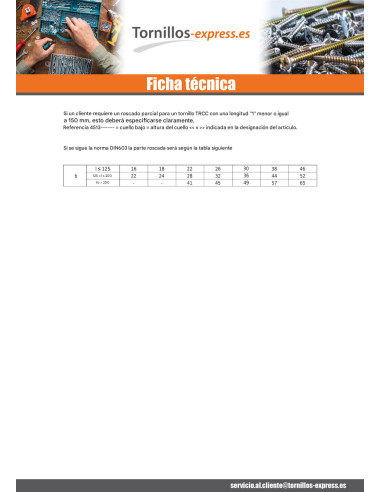

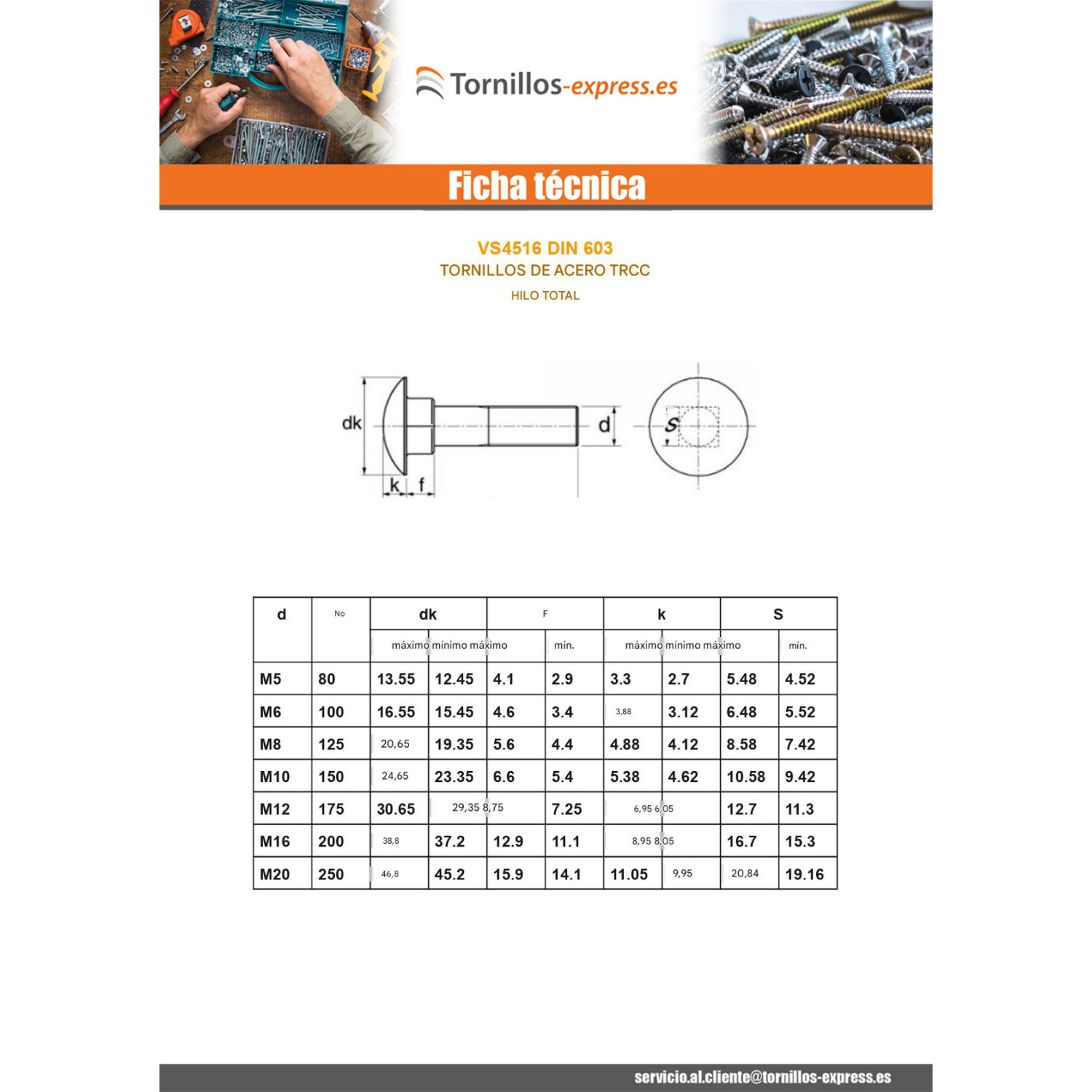

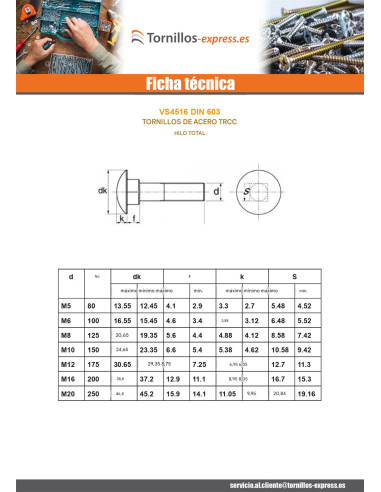

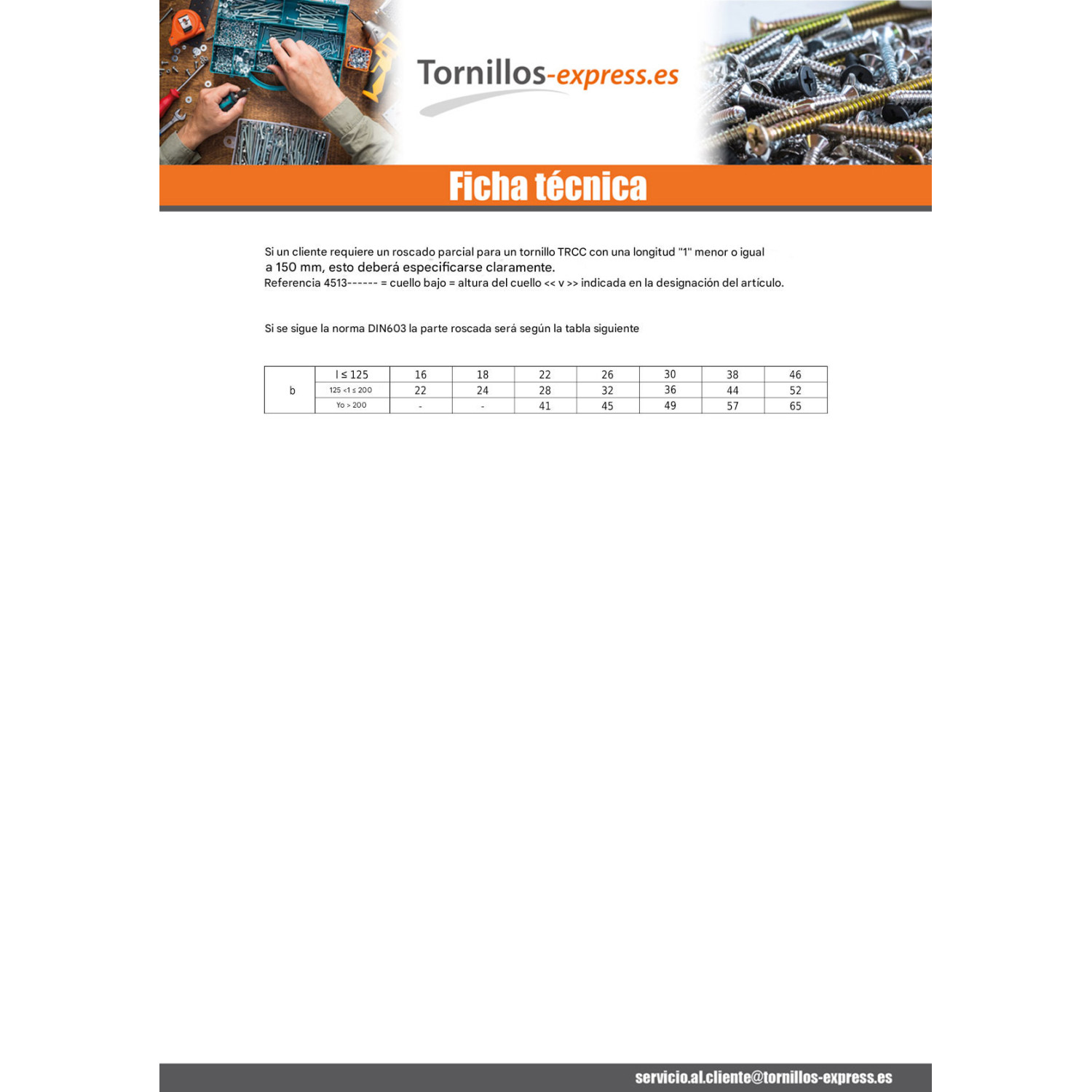

1 x Cabeza redonda cuello cuadrado M10X20 roscado total Clase 8.8 Acero cincado blanco

¿Cómo medir la longitud de un tornillo?

La longitud de un tornillo avellanado se mide con la cabeza. Para todas las demás cabezas, la longitud se mide debajo de la cabeza.

Clases mecánicas actuales de tornillos según ISO 898-1

Significado de la clase 8.8:

El primer número (8) indica la resistencia última a la tracción del material, expresada en centenas de MPa (megapascales).

En este caso, 8 × 100 = 800 MPa de resistencia a la tracción.

El segundo número (8) indica la relación entre el límite elástico y la resistencia a la tracción, multiplicada por 10. Aquí, 8 significa que el límite elástico del material es 800 MPa.

En este caso, 8 significa que el límite elástico es 0,8 veces el límite de rotura.

Por tanto, límite elástico = 0,8 × 800 MPa = 640 MPa.

Clases mecánicas de tornillos (ejemplos comunes)

Clase Resistencia a la tracción (MPa) Límite elástico (MPa) Uso típico

4,6       400                          0,6 × 400 = 240       Tornillo de baja resistencia, uso ligero

5,6       500                          0,6 × 500 = 300       Resistencia general ligera a media

8,8       800                          0,8 × 800 = 640       Alta resistencia, mecánica, construcción

10,9    1000                          0,9 × 1000 = 900 Muy alta resistencia, aplicaciones exigentes

12,9    1200                          0,9 × 1200 = 1080 Resistencia ultra alta, uso industrial pesado

Resistencia última a la tracción: carga máxima que puede soportar el tornillo antes de romperse.

Límite elástico: carga máxima antes de la deformación plástica (permanente e irreversible).

Cuanto más alta es la clase, más resistente es el tornillo, pero también suele ser más frágil (puede romperse repentinamente sin mucha flexión).

Las clases inferiores se utilizan para montajes menos sometidos a grandes esfuerzos.

Tornillo sin marcar = clase 4.6 o equivalente (generalmente)

En general, un tornillo sin marcar es un tornillo de baja resistencia, a menudo de acero dulce o acero estándar.

Puede corresponder a una clase 4.6 (resistencia a la tracción ~400 MPa, límite elástico ~240 MPa) o a veces incluso inferior.

Estos tornillos son adecuados para montajes no sometidos a grandes esfuerzos mecánicos.

¿Por qué?

Los tornillos de clases superiores (8.8, 10.9, 12.9, etc.) deben marcarse para garantizar su calidad y trazabilidad.

La ausencia de marcado suele significar que el tornillo no está normalizado o es de baja calidad.
